ラミネートバスバー

高密度電力変換システム用の積層バスバー-



ラミネートバスバーは、高電流および高周波の電気システムで使用される設計された配電アセンブリです。{0}}これらは、コンパクトな電源アーキテクチャ、特に IGBT や SiC MOSFET などの高速スイッチング デバイスが高 dv/dt および di/dt 条件で動作する場合に、電流経路を制御するように設計されています。


その機能は一般的な配線を置き換えることではなく、レイアウト設計がシステムの安定性に直接影響を与える特定のスイッチング電力段における電気的動作を最適化することです。


  • 高電圧カスタム積層バスバー
    高電圧カスタム積層バスバー

    当社のカスタム高-電圧積層バスバーは、高-および高電圧-用途向けの省スペース、-超低インダクタンスの配電ソリューションとして設計されています。-
    お問い合わせに追加
  • 低-積層バスバー
    低-積層バスバー

    パワー エレクトロニクス エンジニアや調達チームにとって、重要な質問は単に「製品が何であるか」ということではありません。
    お問い合わせに追加

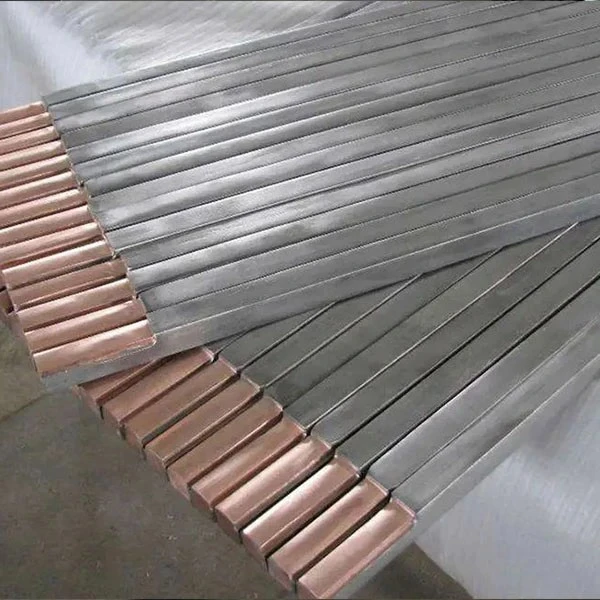

  • ソーラーインバータ用積層バスバー
    ソーラーインバータ用積層バスバー

    当社の積層バスバーは、太陽光発電インバータやエネルギー貯蔵システム (ESS) の高電圧 DC リンクおよび電力変換回路用に特別に設計されています。{0}{1}
    お問い合わせに追加

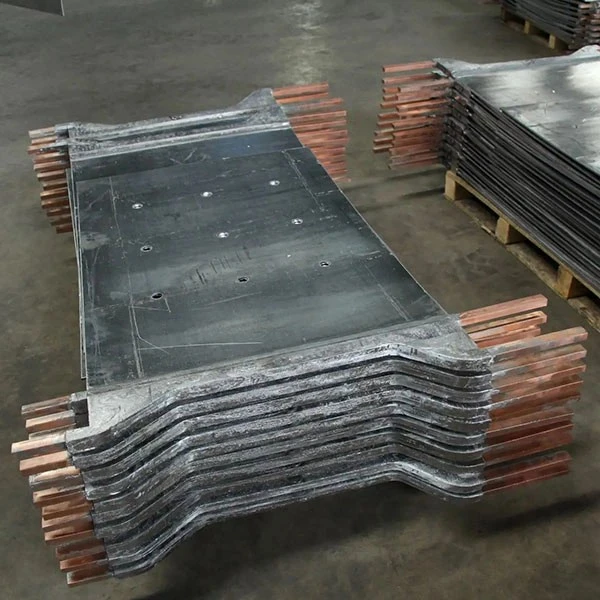

  • IGBTモジュール用積層バスバー
    IGBTモジュール用積層バスバー

    最新の IGBT および SiC インバータ設計では、重大なボトルネックは純粋な電流容量ではなく、高 dv/dt 条件下での高速スイッチング動作の管理にあります。
    お問い合わせに追加
  • エネルギー貯蔵システム用積層バスバー
    エネルギー貯蔵システム用積層バスバー

    ラミネートバスバーは、高電流、高電圧の DC 相互接続用に設計されたカスタム設計の多層配電コンポーネントです。-
    お問い合わせに追加
  • EVインバーター用積層ブスバー
    EVインバーター用積層ブスバー

    EV トラクション インバータ用に設計された積層バスバーは、コンパクト、超{0}}低インダクタンス、-信頼性の高い電力接続ソリューションを提供します。
    お問い合わせに追加


アプリケーションの選択基準

01/

高速スイッチング過渡現象と電圧ストレスの懸念がある DC- リンク回路

02/

制御された電流ループ形状を必要とするインバータブリッジ構造

03/

高いスイッチング周波数で動作する SiC / IGBT- ベースのシステム

04/

安定した並列電流経路を必要とする高電流密度設計

05/

配線距離をこれ以上短くできない小型パワーモジュール

06/

制御回路やセンシング回路に影響を与えるスイッチングノイズに敏感なシステム



Laminated Busbar For Solar Inverters



システムインテグレーションのポジション

実際の電力システム アーキテクチャでは、積層バスバーはシステム全体ではなく、定義された電気インターフェイスに適用されます。
• コンデンサとスイッチング デバイス間の DC- リンク インターフェース
• パワーインバータブリッジ(ハーフブリッジ構成とフルブリッジ構成)-
• エネルギー貯蔵システムの電力変換ステージ (PCS 側)
• EVインバーターとモーター駆動電源インターフェース
• 産業用 UPS と高信頼性コンバータ ステージ-



構造設計原則



積層バスバーは、導電層と誘電層を単一の統合構造に積み重ねることによって構築されます。その性能は、次の 3 つの構造上の特徴によって決まります。

  • 電流経路は層状の導電面に配置されます
  • 正の経路と戻りの経路が近接して配置されている
  • 誘電体層は制御された電気的絶縁を維持します





実際の動作時の電気的動作

高速パワー エレクトロニクスでは、積層バスバーは次のようにシステムの動作に影響を与えます。-


• スイッチング電流経路はケーブルに依存するのではなく、幾何学的に制御されます。-


• 並列伝導経路により、負荷変動下でもより安定した電流共有が維持されます。


• ループ形状によって引き起こされる電気的障害が回路レベルで低減されます。


• 高密度レイアウトは、電気配線と相互作用の点でより予測しやすくなります。-

Laminated Busbar For IGBT Modules



材料と工学の構成

材料と構造構成は、電気的ストレス、熱状態、機械的制約に基づいて選択されます。

導体

電流密度と重量要件に応じて銅またはアルミニウム

01

誘電体システム

電圧分離用のポリイミド フィルムまたはエポキシ{0}}ベースの絶縁材料

02

表面処理

接触インターフェースの要件に応じて、錫、ニッケル、または銀

03

レイヤースタック設計

電気シミュレーションとシステム レイアウトの制約によって定義

04

熱設計の考慮事項

動作温度と冷却方法に合わせて調整

05



Laminated Busbar For Solar Inverters



技術開発と製造プロセス

各積層バスバーは、電力システム要件に合わせて制御されたエンジニアリング プロセスを通じて開発されます。
• 電流経路の動作とインピーダンス分布の電気シミュレーション
• インバータまたは PCS システムレイアウトに基づいた機械的統合
• 電圧絶縁と間隔制御のための層スタック設計
• 構造的な接着の一貫性を確保するための真空ラミネート
• 絶縁耐力と絶縁完全性の検証
• 熱および電気検証のための高電流負荷テスト-
• OEM およびバッチ製造の安定性のための生産一貫性管理



ラミネートバスバー vs 従来の配線およびソリッドバスバー



エンジニアリングの側面

ラミネートバスバー

従来の配線 / ソリッドバスバー

電流パス構造

階層化されたジオメトリによって定義される

物理ルーティングに依存

スイッチング動作

高速トランジション下でもより安定

レイアウトの変化に敏感

電流共有

平行なパス全体でより均一

配線の対称性に依存

システム-レベルの電気的相互作用

構造によって制御される

アセンブリ レイアウトの影響を受ける

統合方法

単一のコンパクトなアセンブリ

複数のディスクリートコンポーネント



OEMおよびシステムインテグレーションのエンジニアリングサポート



パワー エレクトロニクス メーカーおよびシステム インテグレーターの場合、エンジニアリング サポートには次のものが含まれます。

  • インバータまたは PCS アーキテクチャとの電気レイアウトの共同設計{0}
  • 電流経路とインピーダンス動作のシミュレーションによる最適化-
  • 量産前の設計検証のための試作開発
  • 小型システムまたは高電圧システムに合わせたレイアウトの適応{0}}
  • 製品開発サイクル中の反復的なエンジニアリング調整





よくある質問





Q: 電力システムでは積層バスバーをいつ使用する必要がありますか?

A: これらは、高速スイッチング動作とレイアウトの感度がシステムの安定性に影響を与える場合に使用されます。

Q: 通常はどこに設置されますか?

A: DC- リンク回路、インバーター ブリッジ構造、電力変換段。

Q: すべてのアプリケーションで必要ですか?

A: いいえ。これらは主に、高周波数、高-電力密度-のシステムで必要とされます。-

Q: 建設にはどのような材料が使用されていますか?

A: 銅またはアルミニウムの導体と誘電体絶縁層を組み合わせたもの。

Q: 構造はカスタマイズできますか?

A: はい。レイヤー構成とジオメトリは、システム要件に基づいて設計されます。

Q: パワーエレクトロニクスの主な機能は何ですか?

A: スイッチング電源アーキテクチャに制御された電流パスを提供するためです。

Q: システム内のすべての配線を交換するのですか?

A: いいえ。これらは特定の電力スイッチングセクションでのみ使用されます。

Q: 生産前に確認しなければならないことは何ですか?

A: 電気シミュレーションの結果、絶縁設計、構造の実現可能性。

当社は、中国の大手積層バスバー メーカーおよびサプライヤーの 1 つとしてよく知られています。{0}中国製の高品質積層ブスバーを当社工場からお気軽にご購入ください。価格のご相談は、お問い合わせください。
