フレキシブルバスバー
製品概要
フレキシブル バスバーは、優れた機械的柔軟性を実現しながら、大電流を流すように設計された電気導体です。硬質銅バーとは異なり、積層銅箔または高密度銅編組を積層し、PET、ポリイミド (PI)、共押出エポキシ フィルムなどの高誘電率絶縁層と組み合わせて構成されます。{{3}
柔軟なバスバーは、振動、熱膨張、取り付けのずれを効果的に吸収することで、重要な接続点にかかる機械的ストレスを排除します。これらは、狭い空間での電気的安定性と機械的適応性の両方を必要とする最新の高電流配電システムにとって理想的な選択肢として機能します。-
-

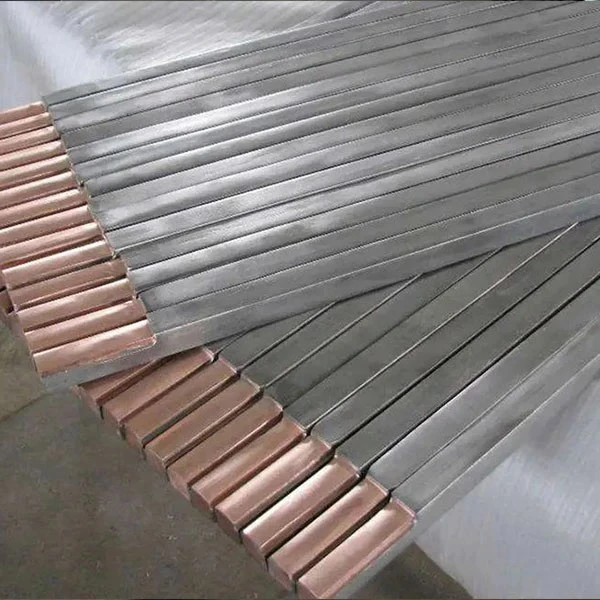

インバータ用フレキシブルバスバーインバータ用のフレキシブル バスバーは、高出力パワー エレクトロニクス内の硬質銅バーや複雑なケーブル アセンブリを置き換えるように設計されています。{0}}お問い合わせに追加 -
-
EVバッテリーパック フレキシブルバスバーEV バッテリー パックのフレキシブル バスバーは、バッテリー セル、モジュール、高電圧コンポーネント間に信頼性の高い電気接続を提供するように設計されています。-お問い合わせに追加 -
-
-
銅箔フレキシブルバスバー銅箔フレキシブル バスバーは、積層された高純度 T2/C11000 銅箔（銅含有量 99.90% 以上）から設計された大電流電気相互接続です。{0}{1}{1}お問い合わせに追加
耐久性の高い産業用および自動車用アプリケーションでは、特定のシステム レベルのエンジニアリング課題を解決するために、柔軟なバスバーが選択されます。-
熱膨張応力の軽減:エネルギー貯蔵システム (ESS) およびパワー エレクトロニクスで熱サイクルが繰り返されると、金属の収縮と膨張が発生します。剛性バスバーはこの物理的応力をボルト締結部に直接伝え、時間の経過とともに緩みが発生します。柔軟な構造がこの動きを吸収し、関節の完全性を維持します。
設置公差補正:高密度の電気アセンブリでは、わずかな寸法の偏差により堅固な取り付けが困難になり、端子に機械的負担がかかることがあります。-柔軟なバスバーにより、組み立て中の変形を制御できるため、生産スループットが向上し、やり直し作業が削減されます。
耐振動性と耐衝撃性:電気自動車 (EV) のバッテリー パックや産業用電源キャビネットなどの動的な環境では、継続的な振動により堅固な接続が弱まります。柔軟なコンポーネントが機械的衝撃を緩和し、安定した長期的な電気接触を確保します。-
包括的な材料および構造構成
さまざまな動作環境で信頼性の高いパフォーマンスを確保するために、当社のフレキシブル バスバーは、国際規格に合わせて設計された高品質の原材料を利用しています。
導電性コア材
• 高導電性銅-: C11000 (純度 99.9%) または同等グレードの銅を使用して製造され、電気抵抗を最小限に抑えます。
• 表面メッキ オプション: 酸化を防止し、耐食性を高め、コンポーネントの寿命全体にわたって低い接触抵抗を確保するために、スズ、ニッケル、または銀メッキが利用可能です。
構造類型
• 積層銅箔バスバー: 多層の薄い箔を積層し、端子で分子-結合またはプレス-溶接することで、局所的なセグメントの柔軟性を最大限に高めます。
• 銅編組コネクタ: 複雑な多軸の動きや高振動の用途に最適な、柔軟性の高い編組ワイヤ構造。-
断熱システム
• PET（ポリエチレンテレフタレート）: 通常の産業環境においてコスト効率が高く、信頼性の高い絶縁耐力を実現する標準絶縁体。{0}}
• PI (ポリイミド): クラス -F/H の熱抵抗を必要とする高温用途向けに設計されています。-
• エポキシ-ベースのコーティング/ラミネート: 非常にコンパクトな空間で優れた誘電絶縁性と難燃性を実現します。-
技術設計とエンジニアリングに関する考慮事項
フレキシブル バスバーは、標準の商品部品ではなく、カスタマイズされたシステム固有のコンポーネントです。{0}最適な導入には、次の技術ベクトルを正確に計算する必要があります。
現在の容量-
銅コアの断面積、周囲環境、アクティブな冷却方法に基づいて調整されます。{0}
熱管理
連続負荷および過渡ピーク電流条件下での温度上昇 ($\\Delta T$) をモデル化します。-。
誘電体絶縁
システムの定格電圧とサージ要件に基づいて、絶縁層の厚さとクリアランスをカスタマイズします。
機械疲労と曲げ半径
動的曲げサイクルを評価して、銅の早期加工硬化や絶縁層の剥離を防ぎます。{0}
アーキテクチャの比較: フレキシブル バスバーと代替品
|
機能・性能 |
硬質銅バスバー |
従来のケーブル |
フレキシブルバスバー |
|
スペース効率 |
悪い（大きな固定クリアランスが必要） |
悪い（大きな曲げ半径が必要） |
優れた（コンパクト、薄型の配線）- |
|
振動吸収 |
なし（端子にストレスを伝える） |
中程度（構造的な固定が必要）- |
優れています (多軸振動を減衰します) |
|
組み立ての柔軟性 |
位置ずれに対するゼロトレランス |
配線の自由度が高い |
高 (アライメント公差を補正) |
|
接触抵抗 |
低い |
圧着端子で高い |
非常に低い (一体型/溶接端) |
|
重量配分 |
重い |
重い（断熱材やジャケットが厚いため） |
最適化 (効率的なレイアウトにより必要な銅の量が減少) |
対象となる産業用途
柔軟なバスバーは、機械的ストレスや熱的ストレスを受けやすい高出力、スペースに制約のある環境では非常に重要です。{0}{1}
電気自動車（EV＆PHEV）
バッテリー パック モジュール-対-およびセル-対-相互接続、PDU ルーティング、およびトラクション インバータ リンク。
エネルギー貯蔵システム (ESS)
高電圧バッテリー ラック接続と実用規模のコンテナ化された電力貯蔵グリッド リンク。-
再生可能エネルギー
風力タービンのパワー ループと実用規模の太陽光発電インバータ キャビネット。{0}
産業用電子機器
高出力可変周波数ドライブ（VFD）、開閉装置、高密度制御キャビネット。-
当社の製造プロセスは、厳格な世界的な安全性と信頼性のベンチマークを満たすために完全に標準化されており、サプライチェーンを品質上の欠陥から保護します。
品質管理システム:厳格な ISO 9001 および IATF 16949 (自動車品質) 認定施設の下で製造されています。
規制遵守:すべての材料は RoHS 3.0 および REACH 環境基準に準拠しています。難燃性オプション-は、UL 94 V-0 分類に適合します。
検証テストプロトコル:すべてのバッチは、包括的な品質ルーティングを受けます。
• 耐電圧試験（ハイポット試験）。
• マイクロ-オームの接触抵抗検査。
• ラミネート接着の完全性および層間剥離のテスト。
• 機械的疲労と連続的な曲げサイクルのサンプリング。{0}}
カスタム エンジニアリングと共同開発のワークフロー-
当社は、お客様の正確な 2D/3D システム形状と電気仕様に合わせた完全なカスタマイズを提供します。
利用可能なカスタマイズベクター
• ジオメトリ: 成形済み、事前に曲げられた 3D 構成、ツイスト形状、マルチブランチ出力-。
• 端子: 特定のハードウェア インターフェースに適合するように構成された、分子プレス溶接-、パンチ穴-、または固体{2}}鍛造端。
• 寸法: スケーラブルな銅の厚さ、幅、およびカスタマイズされた箔数を積層して、独自の電流容量プロファイルを実現します。
海外バイヤー向けのコラボレーションプロセス
• NDA の実施: 技術交換の前に知的財産を保護します。
• DFM (製造容易性を考慮した設計) レビュー: 3D ファイル (STEP、IGES、DWG) を評価して、原材料の使用量と製造コストを最適化します。
• ラピッド プロトタイピング: 短い実行サンプルのリードタイムで検証フェーズを加速します。-
• PPAP / First Article Documentation: 量産認可前に完全な検査レポートを提供します。
エンジニアリング境界条件
構造的な安全性を維持するために、次のシナリオではフレキシブル バスバーの使用を避ける必要があります。
構造サポート要件
導体が剛性の機械的サポートまたはシャーシの固定要素として機能することを目的としたシステム。{0}}
保護されていない外部ロード ベアラー
バスバーが外部の機械的衝撃や持続的な引張力に直接さらされるレイアウト。
サポートされていない長いスパン
定期的に絶縁された取り付けブラケットを使用しない非常に長い水平レイアウトでは、たるみや意図しない接触が発生する可能性があります。
よくある質問
当社は、中国有数のフレキシブル バスバー メーカーおよびサプライヤーの 1 つとしてよく知られています。{0}中国製の高品質のフレキシブルバスバーをここの工場からお気軽に購入してください。価格のご相談は、お問い合わせください。
